Nosso posicionador de soldagem é projetado para girar peças de trabalho redondas ou tubulares, como flanges e tubos, por 360 graus para permitir que um soldador fique em uma posição e trabalhe constantemente em uma superfície plana.Isto evita a fadiga dos trabalhadores e aumenta a produtividade, uma vez que o soldador não precisa se mover constantemente em torno da peça de trabalho para completar a soldagemEste método de apresentação da peça de trabalho também tende a assegurar soldagens de qualidade consistentemente elevada, uma vez que não são envolvidas corridas aéreas ou verticais.A junção de tubos ou a fixação de acessórios de tubos, como flanges e válvulas, é uma tarefa problemática do ponto de vista da execução devido ao plano de trabalho de 360 grausSem a utilização de uma ferramenta como o posicionador de solda, o operário pode ter de se mover constantemente em torno e sob a peça de trabalho para completar a junção, o que não favorece uma solda de boa qualidade..Para evitar interrupções frequentes nas juntas de soldagem, um posicionador de soldagem é uma ferramenta de soldagem necessária e eficaz.

Clique no vídeo abaixo para verificar a demonstração de funcionamento.

Características:

- Estrutura de rolamento de alta precisão com rotação ilimitada de 360o.

- Inverter Mitsubishi/Schneider para fornecer velocidade variável sem passo.

- componentes elétricos Siemens/Schneider.

- Caixa remota com cabos longos.

- Caixa de comando sem fio.

- Indicação do grau de inclinação

- Interruptor limitado para evitar inclinar-se.

- O conector do cabo de alimentação rápida está equipado.

- Certificado CE.

Parâmetros técnicos:

- Capacidade de inclinação nominal: 1200 kg em posição máxima

- Gravidade máxima: 300 mm.

- Máximo excêntrico: 200 mm.

- Velocidade de rotação: 0,12-1,2 rpm

- Velocidade de inclinação: 0,35 rm

- Faixa de inclinação: 0-120 graus

- Motor rotativo: 1,1 kW

- Motor de inclinação: 1,1 kW

- Tamanho da mesa: Φ1200 mm

- Câmbio de chuque: 2-10

Intervalo de fornecimento (para cada modelo padrão):

- Corpo principal com motores e caixa de velocidades, mesa, rolamentos, etc.

- Gabinete de controlo com componentes Schneider e conector de cabo de alimentação rápido

- Caixa de controlo remoto com cabo de 6 m

- Caixa de comando sem fio.

- Pedal de pé.

-Fusão de solda WP-300 para tubos 2-10

- Documentação relativa, incluindo desenhos mecânicos, diagramas eléctricos, manual de funcionamento, etc.

- Peças sobressalentes: botões, luzes, potenciais.

Modelo	HB-03	HB-05	HB-08	HB-10	HB-20	HB-30	HB-50	HB-100
Capacidade nominal	300 kg	500 kg	800 kg	1000 kg	2000 kg	3 000 kg	5000 kg	10 000 kg
Gravidade máxima na capacidade nominal	200 mm	250 mm	300 mm	300 mm	300 mm	300 mm	300 mm	400 mm
Excentricidade máxima na capacidade nominal	150 mm	150 mm	150 mm	150 mm	200 mm	200 mm	200 mm	200 mm
Velocidade de rotação (rpm)	0.2-2	0.12-1.2	0.12-1.2	0.12-1.2	0.1-1.0	0.05-0.5	0.05-0.5	0.05-0.5
Velocidade de inclinação ((rpm))	à mão/1.3	0.35	0.35	0.35	0.35	0.35	0.2	0.2
Intervalo de inclinação	0-90°	0-90°	0-90°	0-120°	0-120°	0-120°	0-120°	0-120°
Potência do motor giratório	0.37kw	0.4kw	0.4kw	0.55kw	0.75kw	1.1kw	1.5kw	1.5kw
Potência do motor de inclinação	0.37kw	0.37kw	0.37kw	0.55kw	0.75kw	1.1kw	1.5kw	2.2kw
Diâmetro da mesa	Φ600 mm	Φ800 mm	Φ800 mm	Φ900 mm	Φ1100 mm	Φ1300 mm	Φ1600 mm	Φ2000 mm

Vendo para: Alemanha, Dinamarca, Roménia, Nova Zelândia, Austrália, Singapura, Indonésia, Malásia, Argentina, Brasil, Chile, Turquia, Síria, Israel, Arábia Saudita, Vietname, Índia, etc.

Posicionador sincronizado de dois eixos
Posicionador do tipo L
Posicionador horizontal
Posicionador vertical
Posicionador de cantilever
Posicionador de elevação
Posicionador excêntrico
Máquina de posicionar de soldagem para uso pesado
Aparelhos de posicionamento para uso leve
Posicionador de precisão
Posicionador de 1 tonelada
Posicionador de soldagem de 2 toneladas
Posicionador de 5 toneladas
Aparelho de posicionamento de carga pesada de 10 toneladas
Servo posicionador de 200 kg
Máquina de inclinação de 500 kg
Posicionador da caixa de engrenagens do veículo rodoviário
Sistema de regulação de velocidade de frequência variável

Máquinas e aparelhos de medição
Máquinas e aparelhos de medição
Máquinas e aparelhos de medição de temperatura
Máquinas de tornear
Máquinas de soldar
Plataformas rotativas
Máquinas e aparelhos de secagem
Equipamento de posicionamento
Aparelhos de posicionamento industrial
Aparelhos de posicionamento automáticos
Equipamento auxiliar de solda

Tag:

Positioner de solda giratório,

posicionador de solda giratório,

plataforma giratória de solda do positioner

Produtos recomendados

Vídeo

HB-10 Equipamento de posicionamento de soldagem de posição / 360 soldagem de corte rotativo posicionador de mesa de giro

Contato agora

Vídeo

360 graus grande posicionador de soldagem HB-03 giratório de soldagem

Contato agora

Vídeo

HB-20 posicionador de soldagem rotativo plataforma giratória 360 graus plano de trabalho posicionador rotativo

Contato agora

Vídeo

Máquina de posicionamento de soldagem rotativa HB-30 com peças de trabalho redondas ou tubulares

Contato agora

Vídeo

360 graus de solda posicionador plataforma giratória HB-50 posição e trabalho constante

Contato agora

Vídeo

Rotar peças de trabalho redondas / tubulares Positioner de soldagem 360 graus HB-100

Contato agora

Vídeo

Posicionadores elevados de soldagem precisos e fiáveis Tecnologia avançada

Contato agora

Detalhes dos produtos

produtos

máquina de solda a laser

Máquina da limpeza do laser

3 em 1 máquina de soldadura do laser

Máquina de Soldadura a Laser 4 em 1

máquina de corte do laser do cnc

Máquina de rotação de rotação

Positioner de solda

Rotador de solda

Coluna de solda e barra

Extensão da janela do empilhador

Scissor o elevador

Máquina de marcação a laser de fibra

Máquina de gravura a laser

Máquina de marcação a laser UV

Máquina de moagem/beveling

Linha de produção de torre de vento

Linha de soldadura do feixe de H

ferramentas de solda

materiais de consumo de solda

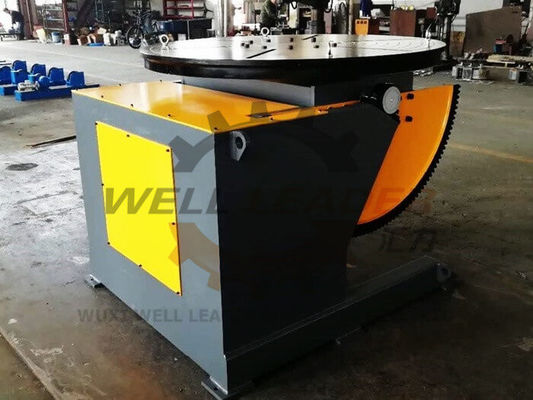

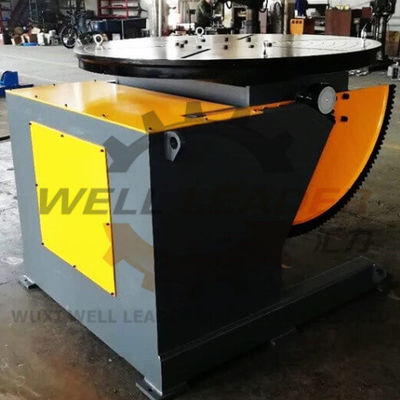

Posição e trabalho constante Positioner Soldadura rotativa Tabela giratória HB-30
