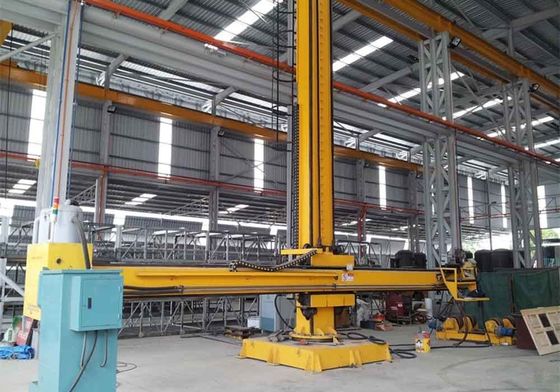

O manipulador de soldagem é um equipamento de soldagem automático e amplamente utilizado.Rotação da coluna e viagem do carrinho em trilhosO extremo do boom pode ser equipado com cabeça SAW para fazer soldagem em tanques, trabalhando em conjunto com rotadores ou posicionadores.Então a máquina é amplamente utilizada em indústrias como torre de vento, caldeiras, produtos químicos, estaleiros, automóveis, estruturas metálicas, etc.

Esta máquina é composta principalmente por parte de coluna, parte de placa de guia, parte de braço, parte de redução de elevação, equilibrador de peso e placa deslizante motorizada, plataforma de operação e sistema de bloqueio manual.

A coluna, o braço, o bloco de guia são soldados e a força é liberada.

Após a soldagem, a coluna e o boom são tratados termicamente e finamente mecanizados para garantir a precisão.

As rodas de guia superior/inferior e esquerda/direita são estruturas de eixo excêntrico, através do seu ajuste, a lacuna nos trilhos de guia pode ser ajustada para compensar o desgaste dos trilhos.

Todos os eixos, eixo inclui parafusos de eixo são feitos refino térmico engrenagens e mover peças são todos endurecidos na superfície.

A elevação do boom é através de motor com travagem, redutor de roda de minhoca, cadeia e roda de cadeia.

A extensão do boom é impulsionada por um motor através de uma engrenagem e um rack movidos por um redutor de rodas de minhoca.

Há uma unidade de ajuste de arma na extremidade frontal do braço, a arma pode mover-se para cima/abaixo, esquerda/direita motorizada.

A coluna e o porão são conectados por rolamento de tração, a coluna pode girar +/- 180 graus manualmente e bloquear em qualquer posição manualmente.

Os guias retangulares da coluna e do braço são de material de 16Mn, que é de alta resistência, e há furos de carga de gordura nas rodas que são convenientes para manutenção.

Há uma segurança na escada e coberturas seguras nas peças da transmissão.

O sistema de controlo elétrico é composto por gabinete, painel remoto, inversor é da Schneider.

Modelo		HC4040H	HC5050H		HC6060H	HC7070H		HC8080H
Corrente transversal (mm)		4000	5000		6000	7000		8000
Tração de elevação (mm)		4000	5000		6000	7000		8000
Intervalo de rotação da coluna		+/-180°
Velocidade de elevação do boom		1000 mm/min
Velocidade transversal da bala		120-1200 mm/min
Tração de deslizamento cruzado		Motorizado de 100*100 mm
Carga máxima no final		250 kg		250 kg	250 kg		250 kg		250 kg
Velocidade do ravel de base	Ativos móveis	200-2000 mm/min
	Fixado	0
Distância do carril	Ativos móveis	1730 mm	1730 mm		2000 mm	2000		2000 mm
	Fixado	0
Altura mínima da barra	Ativos móveis	805 mm	805 mm		865 mm	915 mm		975 mm
	Fixado	705 mm	705 mm		765 mm	815 mm		865 mm
Altura global	Ativos móveis	6170 mm	7170 mm		8230 mm	9350 mm		10500 mm
	Fixado	6070 mm	7070 mm		8130 mm	9230 mm		10230 mm

Tag:

produtos

MOQ:	1 conjunto
standard packaging:	Paletes de madeira
Delivery period:	10-15 dias
Método do pagamento:	L/C, T/T
Supply Capacity:	100 conjuntos/mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

PR.CHINA

Marca

OTA

Certificação

CE, ISO

Quantidade de ordem mínima:

1 conjunto

Detalhes da embalagem:

Paletes de madeira

Tempo de entrega:

10-15 dias

Termos de pagamento:

L/C, T/T

Habilidade da fonte:

100 conjuntos/mês

Destacar

Manipulador automático de soldadura de barra de coluna

Manipulador de soldadura de barra de coluna hc6060

Máquina rotadora automática de solda

Descrição do produto

Modelo		HC4040H	HC5050H		HC6060H	HC7070H		HC8080H
Corrente transversal (mm)		4000	5000		6000	7000		8000
Tração de elevação (mm)		4000	5000		6000	7000		8000
Intervalo de rotação da coluna		+/-180°
Velocidade de elevação do boom		1000 mm/min
Velocidade transversal da bala		120-1200 mm/min
Tração de deslizamento cruzado		Motorizado de 100*100 mm
Carga máxima no final		250 kg		250 kg	250 kg		250 kg		250 kg
Velocidade do ravel de base	Ativos móveis	200-2000 mm/min
	Fixado	0
Distância do carril	Ativos móveis	1730 mm	1730 mm		2000 mm	2000		2000 mm
	Fixado	0
Altura mínima da barra	Ativos móveis	805 mm	805 mm		865 mm	915 mm		975 mm
	Fixado	705 mm	705 mm		765 mm	815 mm		865 mm
Altura global	Ativos móveis	6170 mm	7170 mm		8230 mm	9350 mm		10500 mm
	Fixado	6070 mm	7070 mm		8130 mm	9230 mm		10230 mm
