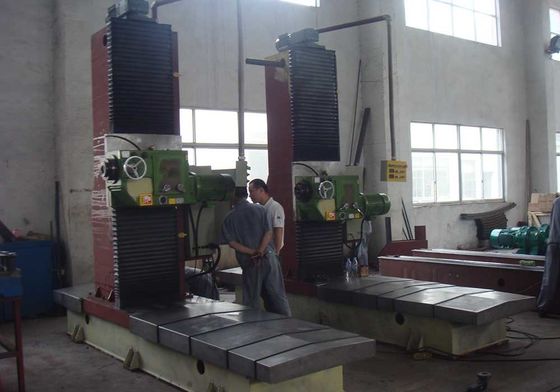

A máquina é constituída por cabeça, coluna, corpo da máquina, sistema de alimentação mecânica, sistema de controlo, unidade de protecção do carril, lâmina de frente.

Tanto os carris horizontais como os verticais são de tipo preciso, de grande capacidade de carga, pequena distância e boa precisão.

A cabeça virada pode viajar ao longo do fuso, de 100 mm de tração.

A máquina está equipada com um pingente de operação, fácil de operar e alinhamento da lâmina.

Estrutura

4.1 Características e características

A máquina é constituída por cabeça, coluna, corpo da máquina, sistema de alimentação mecânica, sistema de controlo, unidade de protecção do carril, lâmina de frente.

Tanto os carris horizontais como os verticais são de tipo preciso, de grande capacidade de carga, pequena distância e boa precisão.

A cabeça virada pode viajar ao longo do fuso, de 100 mm de tração.

A máquina está equipada com um pingente de operação, fácil de operar e alinhamento da lâmina.

O trilho vertical é protegido de poeira e sucata graças a uma cobertura de proteção.

Para a unidade de proteção de trilhos horizontais, é de estilo em cascata, com a vantagem de boa vedação, boa dissipação e longa vida.através do qual pode ser observada a lubrificação e a limpeza do carril.

O corpo da máquina e a coluna são de estrutura de solda, e post-soldadura integralmente aquecida, estável, não deformado e de boa precisão.

A cabeça virada é fabricada por um fabricante profissional, com uma estrutura razoável, desempenho fiável, ampla gama de velocidades, boa rigidez, baixo ruído, elevada eficiência e fácil operação.Rpm da cabeça virada pode ser ajustado pelo cabo com base no diâmetro do leito de lâmina virada.

A cabeça virada pode ser girada integralmente dentro da faixa de 0o∼45o nos slides verticais, para facilitar o beveling.Há uma bomba de lubrificação manual nos slides horizontais, fazendo uma boa lubrificação do carril.

O leito de lâmina da máquina é de tipo padrão, que está disponível no mercado.

Fornecimento em embalagem, incluindo facadeira e cone.

A lâmina pode ser inclinada à mão e as voltas da cabeça de potência podem ser ajustadas pela alça.

Atenção especial:

1) Adicione cerca de 16 litros de óleo mecânico 20# na caixa do eixo antes de começar a virar o eixo no local do cliente.O volume detalhado de óleo é definido com base na posição do índice de óleo na caixa do fusoNormalmente é bom adicionar ao meio do índice de petróleo.

2) Não ajuste manualmente as rpm do fuso com a alça durante a rotação do fuso, caso contrário, as engrenagens dentro da caixa do fuso poderão ser danificadas.

Nota:

Por favor, verifique regularmente a lubrificação e a condição de abrasão do casal de porcas de parafuso de chumbo de elevação.Eliminação imediata do mau funcionamento e do problema de segurança subjacente.

Atenção especial:

1) Adicione cerca de 1 litro de óleo mecânico 20# no redutor de engrenagem de minhoca de elevação antes de iniciar a máquina no local do cliente.O volume detalhado de óleo é definido com base na posição do índice de óleo na caixa de reduçãoNormalmente é bom adicionar ao meio do índice de petróleo.

2) Por favor, adicione cerca de 8 litros de óleo mecânico 20# no redutor de frente antes de iniciar a máquina no local do cliente.O volume detalhado de óleo é definido com base na posição do índice de óleo na caixa de reduçãoNormalmente é bom adicionar ao meio do índice de petróleo.

3) Após adicionar óleo lubrificante no redutor, troque a porca original no buraco de óleo para a tampa de ventilação.

Modelo	DX1215	DX1515	DX1220	DX1230
Tamanho da secção do processo	1200x1500 mm	1500x1500 mm	1200 x 2000 mm	1200 x 3000 mm
Potência da cabeça de fresagem	7.5 kW	7.5 kW	7.5 kW	7.5 kW
Velocidade de alimentação horizontal	VFD de 100-800 mm/min	VFD de 100-800 mm/min	VFD de 100-800 mm/min	VFD de 100-800 mm/min
Velocidade vertical da cabeça de fresagem	VFD de 100-800 mm/min	VFD de 100-800 mm/min	VFD de 100-800 mm/min	VFD de 100-800 mm/min
Velocidade do fuso da cabeça de fresagem	75-420 rpm, em seis passos	75-420 rpm, em seis passos	75-420 rpm, em seis passos	75-420 rpm, em seis passos
Distância entre cabeças de fresagem	0-45°	0-45°	0-45°	0-45°
