| MOQ: | 1 conjunto |
| standard packaging: | Paletes de madeira |
| Delivery period: | 10-15 dias |
| Método do pagamento: | L/C, T/T |
| Supply Capacity: | 100 conjuntos/mês |

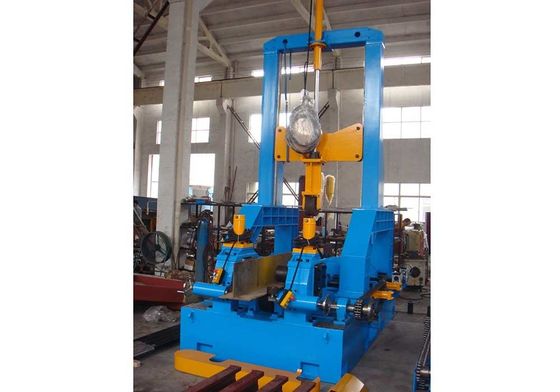

A máquina de soldagem de feixe de H integrada da PHJ é um equipamento de alta eficiência para a produção de feixe de H. A montagem, a soldagem por arco submerso e o endireitamento podem ser concluídos em uma máquina.Procede ao feixe na posição I e é adequado para feixe H leve com tamanho de filete inferior a 8 mm.
O modelo tem funções leves e pesadas para opções.
Modelo: PHJ-15
- Espessura da flange T:6-25 mm
- Largura da flange B:200-800 mm
- Espessura da teia A:4-40 mm
- Altura da teia H:200-1500 mm
- comprimento do feixe L:4000-15000 mm
- Método de soldadura: SAW plano (unilateral)
- Altura máxima do filete: 8 mm
- Transportador de entrada: total de 12m, três peças, uma delas é o condutor
- Transportador de saída: total de 12 m, dois deles elevados
- Motor principal: 7,5 kW
- Velocidade de trabalho: 0,2-2 m/min
- Motor transportador: 0,75 kWx2
- Potência de soldagem: Lincoln PP-1000
- reciclador de fluxo: ZH-100 ((3kWx2)
- Motor do sistema hidráulico: 5,5 kW
- Pressão de trabalho nominal: 6-8Mpa
- Pressão máxima do sistema: 10Mpa
Parte de montagem:
Existem quatro conjuntos de fixadores de centralização e localização, de trabalho sincronizado, ajustados por roda manual, centrados por parafuso de chumbo e presos por cilindro hidráulico.
Quando a flange e a teia são levantadas para o corpo principal, ela centra principalmente as placas e suporta a teia de inclinação.
Há um conjunto de fixação de centralização manual para flange na extremidade do transportador de saída, para estabilizar o centro ajustando-o.
Há um bloco de alinhamento no lado de entrada, para alinhar a teia e a flange.
- Parte de solda:
Um conjunto de tochas de soldagem em ambos os lados para soldar o feixe I em filete plano ao mesmo tempo.
A força de solda é CHENGDU HUAYUAN MZ-1000 com alimentador automático de fio.
Dois conjuntos de sistema automático de reciclagem de fluxo.
A velocidade de soldagem é variável por inversor.
- A parte de endireitar:
O feixe H terá deformação após a soldagem. Use a parte de alinhamento, o feixe pode ser alinhado.
O rolo superior pode dar uma pressão adequada através do cilindro hidráulico de acordo com a espessura da flange e a deformação.
Todos os rolos são fabricados por metais ligados qualificados e tratados termicamente para evitar defeitos, para garantir a estabilidade e a longa vida.
A velocidade de endireitação é a mesma que a velocidade de montagem, accionada por um motor e uma caixa de engrenagens, controlada por um inversor.
Há um transportador hidráulico elevado, que pode elevar-se de acordo com a deformação, para suportar a viga, concluindo a montagem, a soldagem e o endireitamento.
O processo é controlado pela MITSUBISHI PLC. O motor acionado é controlado por um inversor AC. Há um filtro fino para o sistema hidráulico que pode dar longa vida à válvula eletromagnética.
A parte de endireitamento está a trabalhar para reduzir a deformação durante a solda na secção transversal.
| Modelo | PHJ15 | PHJ18 | PHJ20 |
| Espessura da flange | 6-25 mm | 6-25 mm | 6-25 mm |
| Largura da flange | 200-800 mm | 200-800 mm | 200-800 mm |
| Espessura da teia | 5-20 mm | 5-20 mm | 5-20 mm |
| Altura da teia | 200-1500 mm | 200-1800 mm | 200-2000 mm |
| Comprimento da viga | 4000-15000 mm | 4000-15000 mm | 4000-15000 mm |
| Modelo | PHJ15-HD | PHJ18-HD | PHJ20 |
| Espessura da flange | 6-40 mm | 6-40 mm | 6-40 mm |
| Largura da flange | 200-1000 mm | 200-1000 mm | 200-1000 mm |
| Espessura da teia | 5 a 28 mm | 5 a 28 mm | 5 a 28 mm |
| Altura da teia | 200-1500 mm | 200-1800 mm | 200-2000 mm |
| Comprimento da viga | 4000-15000 mm | 4000-15000 mm | 4000-15000 mm |
|
|
| MOQ: | 1 conjunto |
| standard packaging: | Paletes de madeira |
| Delivery period: | 10-15 dias |
| Método do pagamento: | L/C, T/T |
| Supply Capacity: | 100 conjuntos/mês |
A máquina de soldagem de feixe de H integrada da PHJ é um equipamento de alta eficiência para a produção de feixe de H. A montagem, a soldagem por arco submerso e o endireitamento podem ser concluídos em uma máquina.Procede ao feixe na posição I e é adequado para feixe H leve com tamanho de filete inferior a 8 mm.
O modelo tem funções leves e pesadas para opções.
Modelo: PHJ-15
- Espessura da flange T:6-25 mm
- Largura da flange B:200-800 mm
- Espessura da teia A:4-40 mm
- Altura da teia H:200-1500 mm
- comprimento do feixe L:4000-15000 mm
- Método de soldadura: SAW plano (unilateral)
- Altura máxima do filete: 8 mm
- Transportador de entrada: total de 12m, três peças, uma delas é o condutor
- Transportador de saída: total de 12 m, dois deles elevados
- Motor principal: 7,5 kW
- Velocidade de trabalho: 0,2-2 m/min
- Motor transportador: 0,75 kWx2
- Potência de soldagem: Lincoln PP-1000
- reciclador de fluxo: ZH-100 ((3kWx2)
- Motor do sistema hidráulico: 5,5 kW
- Pressão de trabalho nominal: 6-8Mpa
- Pressão máxima do sistema: 10Mpa
Parte de montagem:
Existem quatro conjuntos de fixadores de centralização e localização, de trabalho sincronizado, ajustados por roda manual, centrados por parafuso de chumbo e presos por cilindro hidráulico.
Quando a flange e a teia são levantadas para o corpo principal, ela centra principalmente as placas e suporta a teia de inclinação.
Há um conjunto de fixação de centralização manual para flange na extremidade do transportador de saída, para estabilizar o centro ajustando-o.
Há um bloco de alinhamento no lado de entrada, para alinhar a teia e a flange.
- Parte de solda:
Um conjunto de tochas de soldagem em ambos os lados para soldar o feixe I em filete plano ao mesmo tempo.
A força de solda é CHENGDU HUAYUAN MZ-1000 com alimentador automático de fio.
Dois conjuntos de sistema automático de reciclagem de fluxo.
A velocidade de soldagem é variável por inversor.
- A parte de endireitar:
O feixe H terá deformação após a soldagem. Use a parte de alinhamento, o feixe pode ser alinhado.
O rolo superior pode dar uma pressão adequada através do cilindro hidráulico de acordo com a espessura da flange e a deformação.
Todos os rolos são fabricados por metais ligados qualificados e tratados termicamente para evitar defeitos, para garantir a estabilidade e a longa vida.
A velocidade de endireitação é a mesma que a velocidade de montagem, accionada por um motor e uma caixa de engrenagens, controlada por um inversor.
Há um transportador hidráulico elevado, que pode elevar-se de acordo com a deformação, para suportar a viga, concluindo a montagem, a soldagem e o endireitamento.
O processo é controlado pela MITSUBISHI PLC. O motor acionado é controlado por um inversor AC. Há um filtro fino para o sistema hidráulico que pode dar longa vida à válvula eletromagnética.
A parte de endireitamento está a trabalhar para reduzir a deformação durante a solda na secção transversal.
| Modelo | PHJ15 | PHJ18 | PHJ20 |
| Espessura da flange | 6-25 mm | 6-25 mm | 6-25 mm |
| Largura da flange | 200-800 mm | 200-800 mm | 200-800 mm |
| Espessura da teia | 5-20 mm | 5-20 mm | 5-20 mm |
| Altura da teia | 200-1500 mm | 200-1800 mm | 200-2000 mm |
| Comprimento da viga | 4000-15000 mm | 4000-15000 mm | 4000-15000 mm |
| Modelo | PHJ15-HD | PHJ18-HD | PHJ20 |
| Espessura da flange | 6-40 mm | 6-40 mm | 6-40 mm |
| Largura da flange | 200-1000 mm | 200-1000 mm | 200-1000 mm |
| Espessura da teia | 5 a 28 mm | 5 a 28 mm | 5 a 28 mm |
| Altura da teia | 200-1500 mm | 200-1800 mm | 200-2000 mm |
| Comprimento da viga | 4000-15000 mm | 4000-15000 mm | 4000-15000 mm |
