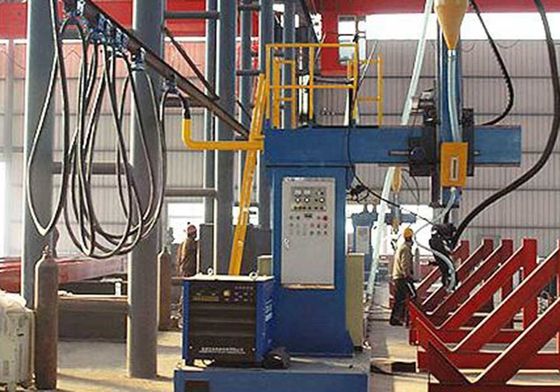

Sistema de controlo elétrico da máquina de soldadura de vigas H

A máquina é constituída por carrinho, coluna, barra, braço de soldagem e carrinho de ferramentas, dispositivo mecânico de rastreamento de tocha de soldagem, sistema de tratamento de fluxo, circuito de gás e sistema de controle elétrico.

A máquina é constituída por carrinho, coluna, barra, braço de soldagem e carrinho de ferramentas, dispositivo mecânico de rastreamento de tocha de soldagem, sistema de tratamento de fluxo, circuito de gás e sistema de controle elétrico.

O carro, a coluna e o braço são a estrutura da máquina.arma de solda dispositivo de rastreamento mecânico é usado para apoiar a cabeça de soldagem e ajustar a localização da ponta de soldagemExistem vários grupos de rodas de marcha lenta no carro de ferramentas para fixarem-se estreitamente com os trilhos de orientação para viagens superior e inferior e esquerda e direita.Dois grupos de dispositivos de accionamento serão utilizados para conduzir o deslocamento dos braços de soldadura na parte superior, inferior, direcção esquerda e direcção direita.

O dispositivo mecânico de rastreamento da tocha de solda é instalado na parte inferior do braço de solda e o dispositivo de alimentação do fio da cabeça de solda é instalado na parte superior,que pode assegurar que a ponta de solda seja direcionada para a costura de soldaQuando a costura de soldagem estiver dobrada na direcção esquerda e direita, a parte de soldagem da peça deve ser orientada para a direcção da parte de soldagem, e a parte de soldagem para a parte de soldagem deve ser orientada para a direcção da parte de soldagem.através da reação elástica da mola, os deslizamentos transversais no lado superior do volante serão ajustados para a esquerda ou para a direita.Os deslizamentos transversais serão ajustados na direção superior e inferior, acionados pela roda de guia.Além disso, está equipado com o dispositivo manual de regulação esquerda-direita para a tocha de solda.

O sistema de tratamento de fluxo é composto por um balde de fluxo e uma máquina de recuperação de fluxo.Máquina de recuperação de fluxo é montado no carrinhoO fluxo irá fluir para a costura de soldagem a ser soldada a partir do balde de fluxo através da válvula e, em seguida, o trabalho de soldagem será feito por ponta de soldagem.O tubo de recuperação de fluxo no lado de trás da ponta de soldagem irá coletar o fluxo restante para o cano, que será devolvido ao balde de fluxo através da válvula após ser filtrado por tela.O pó será sugado para a máquina de recuperação de fluxo e grande bloco de fluxo permanecerá no cano de recuperação.

O sistema de controlo elétrico consiste numa caixa de controlo elétrica e num painel de comando.ajuste dos parâmetros de soldagem da máquina de soldagem e os interruptores da máquina de recuperação de fluxo serão controlados e executados.
